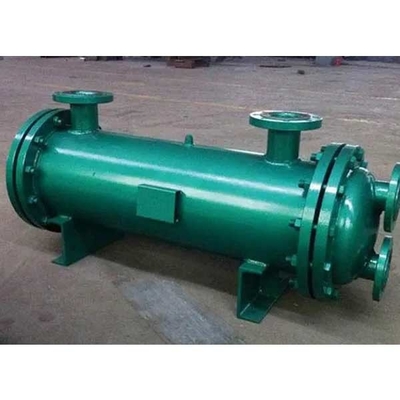

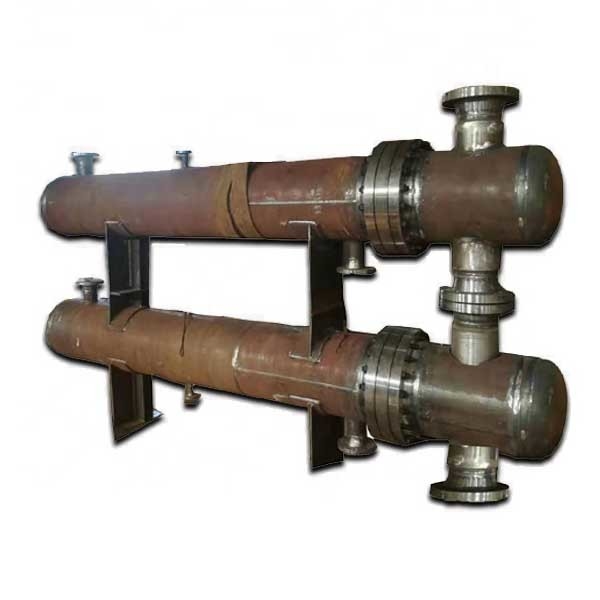

Wymiennik ciepła z podwójną rurą 0,8 MPa

Bezpieczny i zdejmowany wysokowydajny wymiennik ciepła z podwójną rurą

Opis

Wymiennik ciepła z podwójnym dnem sitowym jest wymiennikiem ciepła z dwiema ścianami sitowymi z pewną szczeliną na jednym końcu wymiennika ciepła lub równoważnym dwóm ścianom sitowym z pewną szczeliną.Podczas rzeczywistej eksploatacji wymienniki ciepła z podwójnymi ścianami sitowymi są zwykle używane w następujących dwóch przypadkach: po pierwsze, aby całkowicie zapobiec mieszaniu się medium między ścianami rury i płaszcza, na przykład w przypadku wody po stronie płaszcza, chloru po stronie rury lub chlorek.Wymiennik ciepła,

parametr

Porównanie wymiennika ciepła z podwójną rurą i wymiennika ciepła z pojedynczą rurą

① Różne koszty produkcji: W porównaniu z wymiennikiem ciepła z pojedynczym dnem sitowym, wymiennik ciepła z podwójnym dnem sitowym ma dwie zewnętrzne dna sitowe, wnękę pomiędzy dwoma wewnętrznymi i zewnętrznymi dnem sitowym oraz rurę wymiany ciepła we wnęce.

② Różne złącza kompensacyjne: Zasadniczo istnieją cztery rodzaje połączeń między rurami wymiennika ciepła a blachami sitowymi, a mianowicie zgrzewanie wytrzymałościowe (zwykłe spawanie łukiem argonowym), rozszerzanie wytrzymałościowe, zgrzewanie wytrzymałościowe + klejenie rozszerzanie, rozszerzanie wytrzymałościowe + zgrzewanie uszczelniające, różnica jest głównie odzwierciedlona in Niezależnie od tego, czy otwór rury jest szczelinowy, czy nie, rowek spawalniczy i długość przedłużenia rury itp. Rozszerzenie można podzielić na nierównomierne rozszerzanie (mechaniczne rozszerzanie kulkowe), równomierne rozszerzanie (rozprężanie hydrauliczne, rozszerzanie worka cieczowego, rozszerzanie gumowe , Eksplozja ekspansji itp.).

Konstrukcja wymiennika ciepła z podwójnym arkuszem rurowym wymaga zgrzewania wytrzymałościowego + rozszerzania wytrzymałościowego i przyjmuje się metodę hydraulicznego rozszerzania rur.

Ogólna konstrukcja wymiennika ciepła z pojedynczym arkuszem rurowym wymaga zgrzewania wytrzymałościowego + rozprężania sztyftu i można zastosować rozprężanie mechaniczne lub rozprężanie ręczne.
