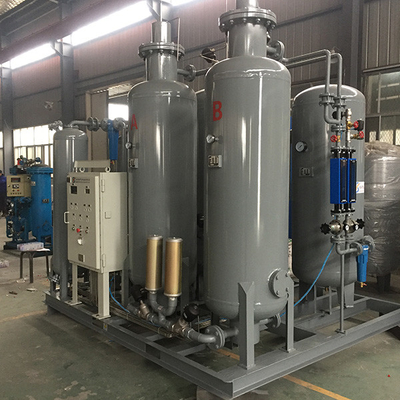

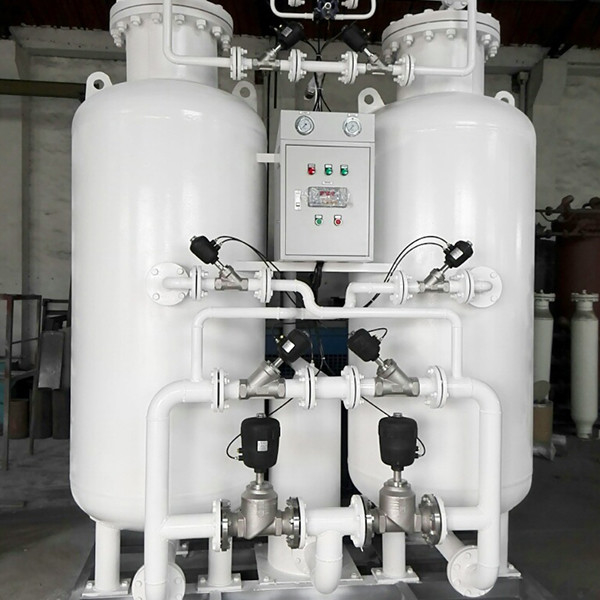

Technologia 300nm3/H PSA do wytwarzania tlenu

Generator tlenu PSA Cena Medyczna i przemysłowa instalacja tlenowa

Opis

Generator tlenu adsorpcyjnego zmiennociśnieniowego jest automatycznym urządzeniem do oddzielania tlenu od powietrza za pomocą sita molekularnego zeolitu jako adsorbentu i wykorzystującego zasadę adsorpcji ciśnieniowej i desorpcji ciśnieniowej.Zeolit ​​jest rodzajem porowatego materiału adsorpcyjnego przetworzonego w specjalnym procesie, powierzchnia i wnętrze pełne mikroporów kulistego ziarnistego adsorbentu były jasnożółte.

Parametr

Kompozycja:

1. Sprężarka powietrza

Jako źródło zasilania generatora azotu PSA zwykle wybiera się sprężarkę powietrza: maszynę śrubową, wirówkę, aby zapewnić wystarczającą ilość sprężonego powietrza dla generatora azotu, aby zapewnić normalną pracę generatora azotu.

2. Zbiornik buforowy

Zadaniem zasobnika jest buforowanie, stabilizacja i chłodzenie;zmniejszając w ten sposób wahania ciśnienia w układzie, całkowicie usuwając zanieczyszczenia oleju i wody przez dolny zawór spustowy, dzięki czemu sprężone powietrze może płynnie przechodzić przez element oczyszczania sprężonego powietrza, zapewniając niezawodną i stabilną pracę urządzenia.

3. Urządzenie do oczyszczania sprężonego powietrza

Sprężone powietrze ze zbiornika buforowego jest najpierw kierowane do urządzenia do oczyszczania sprężonego powietrza.Sprężone powietrze najpierw usuwa większość oleju, wody i kurzu za pomocą wysokowydajnego odolejacza, a następnie przechodzi przez liofilizator w celu dalszego schłodzenia i usunięcia wody, a filtr dokładny usuwa olej i kurz.A dogłębne oczyszczanie odbywa się za pomocą filtra dokładnego, który następuje.Zgodnie z warunkami pracy systemu, firma Hande specjalnie zaprojektowała zestaw odtłuszczacza sprężonego powietrza, aby zapobiec ewentualnej penetracji oleju i zapewnić wystarczającą ochronę sita molekularnego.Rygorystycznie zaprojektowany element oczyszczania powietrza zapewnia żywotność sita molekularnego zeolitowego, a czyste powietrze uzdatnione przez ten element może być wykorzystane do gazu instrumentalnego.

4. Czołg powietrzny

Funkcją zbiornika powietrza jest zmniejszenie pulsacji przepływu powietrza i pełnienie roli bufora;zmniejszając w ten sposób wahania ciśnienia w układzie, tak aby sprężone powietrze mogło płynnie przechodzić przez element oczyszczania sprężonego powietrza, tak aby całkowicie usunąć zanieczyszczenia oleju i wody oraz zmniejszyć obciążenie kolejnego urządzenia do separacji tlenu i azotu PSA.Jednocześnie, gdy wieża adsorpcyjna jest przełączana, zapewnia również dużą ilość sprężonego powietrza do urządzenia do separacji tlenu i azotu PSA, aby szybko zwiększyć ciśnienie w krótkim czasie, dzięki czemu ciśnienie w wieży adsorpcyjnej szybko wzrośnie do ciśnienie robocze, zapewniające niezawodność i stabilność sprzętu.biegać.

5. Urządzenie do separacji tlenu i azotu

Istnieją dwie wieże adsorpcyjne, A i B, wyposażone w sita molekularne do generatorów tlenu.Gdy czyste sprężone powietrze wchodzi do końca wlotowego wieży A i przepływa do końca wylotowego przez sito molekularne, azot jest przez nie adsorbowany, a tlen pochodzący z produktu wypływa z końca wylotowego wieży adsorpcyjnej.Po pewnym czasie sito molekularne w Wieży A jest nasycone adsorpcją.W tym czasie wieża A automatycznie zatrzymuje adsorpcję, a sprężone powietrze wpływa do wieży B, aby zaabsorbować azot i wytworzyć tlen oraz zregenerować sito molekularne wieży A. Regeneracja sita molekularnego jest realizowana przez szybkie obniżenie wieży adsorpcyjnej do ciśnienia atmosferycznego do usunąć zaadsorbowany azot.Dwie wieże naprzemiennie przeprowadzają adsorpcję i regenerację, aby zakończyć rozdział tlenu i azotu, i stale wypuszczają tlen.Wszystkie powyższe procesy są sterowane przez programowalny sterownik logiczny (PLC).Gdy czystość tlenu na końcu wylotu jest ustawiona na ustawioną wartość, program PLC otwiera automatyczny zawór odpowietrzający w celu automatycznego odpowietrzenia niekwalifikowanego tlenu, odcina dopływ niekwalifikowanego tlenu do punktu gazowego i używa tłumika w celu zmniejszenia hałas poniżej 78 dBA, gdy gaz jest odpowietrzany.

6. Zbiornik procesowy tlenu

Buforowy zbiornik tlenu służy do zrównoważenia ciśnienia i czystości tlenu oddzielonego od systemu separacji azot-tlen, aby zapewnić stabilne, ciągłe dostarczanie tlenu.Jednocześnie, po przełączeniu wieży adsorpcyjnej, ładuje część własnego gazu z powrotem do wieży adsorpcyjnej, z jednej strony pomaga wieży adsorpcyjnej zwiększyć ciśnienie, a z drugiej strony również odgrywa rolę w ochronie warstwy łoża, która odgrywa bardzo ważny proces w działaniu sprzętu.Rola drugoplanowa.
