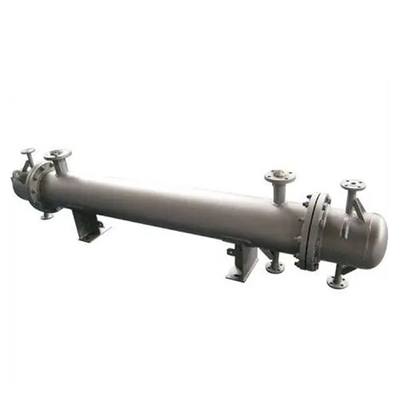

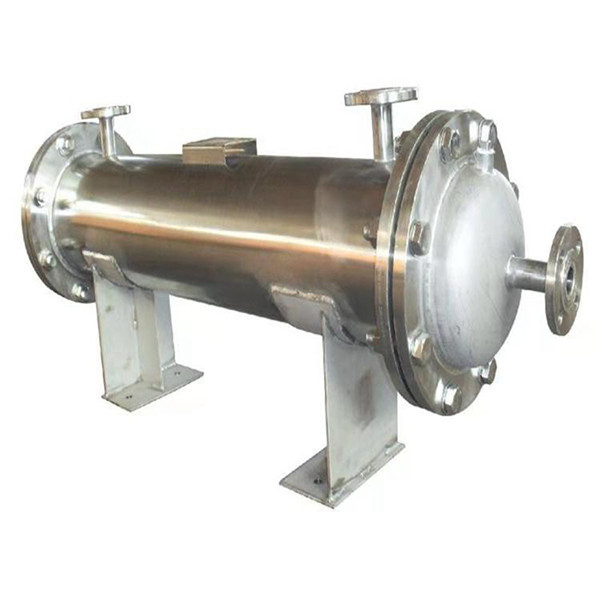

Sus304 Shell Tube Wymiennik ciepła ze stali nierdzewnej 2,5MPA 0,4MPA

Wysokociśnieniowy wymiennik ciepła ze stali nierdzewnej Sus304 i rurowy wymiennik ciepła

Opis

Płaszczowo-rurowy wymiennik ciepła w wymianie ciepła występują dwa rodzaje płynu, przepływ w rurze, skok nazywa się rurą;Jeden wypływa poza rurę, a jego skok nazywa się stroną skorupową.Ściana wiązki rur jest powierzchnią wymiany ciepła.W celu polepszenia współczynnika przenikania ciepła płynu na zewnątrz rury, w płaszczu zwykle montuje się pewną liczbę poprzecznych przegród.Przegroda może nie tylko zapobiegać zwarciom płynu, zwiększać prędkość płynu, ale także zmuszać płyn do kilkukrotnego przekraczania wiązki rur zgodnie z określoną ścieżką, dzięki czemu stopień turbulencji jest znacznie zwiększony.Powszechnie stosowana przegroda ma dwa rodzaje okrągłego kształtu i kształtu dysku, pierwszy jest szerzej stosowanym płynem w rurze, każdy przez wiązkę rur nazywa się rurą, każdy przez powłokę nazywa się powłoką.W celu poprawienia prędkości przepływu płynu w rurze, w głowicach na obu końcach można ustawić odpowiednie przegrody, które dzielą wszystkie rury średnio na kilka grup.W ten sposób płyn może przechodzić tylko przez część rury i wracać do wiązki kilka razy na raz, tzw.Podobnie, w celu poprawienia prędkości przepływu na zewnątrz rury, w płaszczu można zainstalować przegrodę wzdłużną, która powoduje kilkakrotne przejście płynu przez przestrzeń płaszcza, tzw. przejście wielopłaszczowe.W rurowym wymienniku ciepła temperatura płaszcza i wiązki rur jest różna ze względu na różną temperaturę płynu wewnątrz i na zewnątrz rury.

Parametr

Środki ostrożności

Próba hydrauliczna płaszczowo-rurowego wymiennika ciepła jest wyposażona w otwór wylotowy.Podczas testu wymiennik ciepła musi być wypełniony cieczą, a wewnętrzny gaz musi być odprowadzony.Powierzchnia wymiennika ciepła powinna być sucha.Gdy temperatura ścianek wymiennika ciepła jest zbliżona do temperatury cieczy, ciśnienie można powoli zwiększać do ciśnienia projektowego.Potwierdzono, że nie było wycieków po utrzymywaniu ciśnienia na określonym ciśnieniu próbnym, podczas gdy ciśnienie sprawdzano przez 30 minut, a następnie 80% ciśnienia próbnego wymiennika ciepła było niewystarczające.Podczas kontroli należy zagwarantować ciśnienie.Utrzymując to w ten sam sposób, ciągłe ciśnienie nie powinno być używane do utrzymania tego samego ciśnienia testowego.Śrub mocujących nie wolno ściskać pod ciśnieniem.
