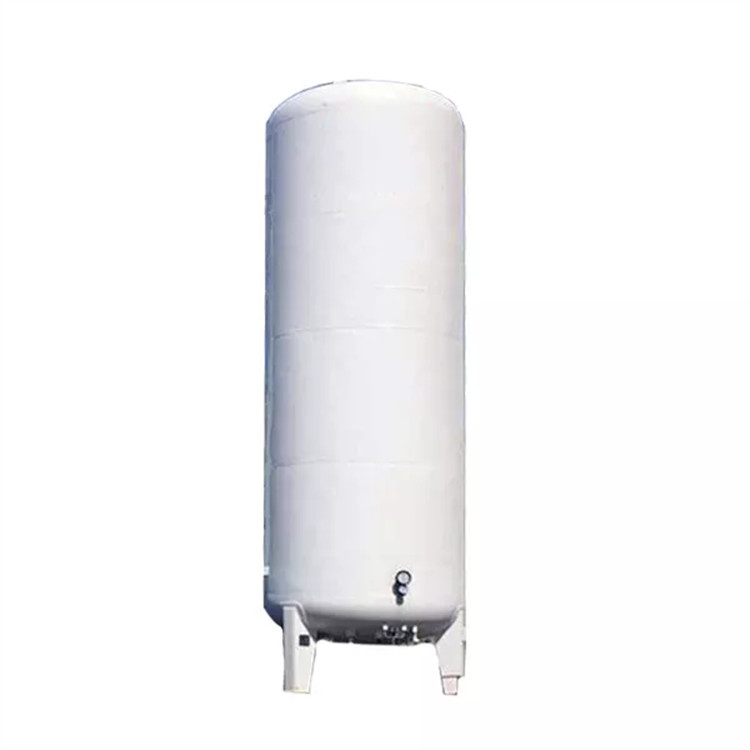

Butla z gazem ciekłym Kriogeniczny zbiornik na wodór

1) Korpus zbiornika: naczynie ciśnieniowe składające się z pojemnika wewnętrznego, płaszcza zewnętrznego i warstwy izolacji termicznej.

2), wewnętrzny pojemnik (materiał jest zwykle wykonany ze stali nierdzewnej): wewnętrzny zbiornik, który przechowuje ciecz kriogeniczną i może wytrzymać ciśnienie robocze.Ogólnie obejmują: cylinder, głowicę, właz rzemieślniczy, zewnętrzny pierścień wzmacniający ciśnienie itp.

3) Powłoka (zwykle wykonana ze stali węglowej lub stali niskostopowej): hermetyczny pojemnik, który tworzy i chroni przestrzeń izolacji próżniowej.Zasadniczo obejmuje: korpus cylindra, głowicę, zewnętrzny pierścień wzmacniający ciśnienie, połączenie rury prowadzącej przez ścianę, ucho do podnoszenia, wspornik itp.

4) Warstwa pośrednia: odnosi się do zamkniętej przestrzeni utworzonej między pojemnikiem wewnętrznym a powłoką zewnętrzną.Ogólnie rzecz biorąc, zawiera: materiał izolacji termicznej (piasek proszkowo-perłowy próżniowy), pojemnik wewnętrzny i element nośny płaszcza zewnętrznego oraz rurę odprowadzającą powietrze.

5) System rurociągów obejmuje ogólnie: rurę spustową i odpowietrzającą bezpieczeństwa, rurę ołowianą wskaźnika poziomu cieczy, rurę pełnego wskaźnika cieczy (rurę przelewową), rurę wlotową cieczy, wlot cieczy doładowania, rurę wylotową powietrza, rurę pompującą.rura próżniowa itp.
