25-200m3 / H Generator tlenu PSA PLC Elektrownia gazowa klasy medycznej

Generator tlenu o wysokiej czystości i szybkiej dostawie klasy medycznej PSA

Opis

Generator tlenu PSA: Po sprężeniu surowego powietrza przez sprężarkę, system wstępnej obróbki powietrza usuwa zanieczyszczenia stałe, takie jak olej i kurz oraz większość wody gazowej, i wchodzi do wieży adsorpcyjnej wyposażonej w zeolitowe sito molekularne (ZMS), w którym znajduje się azot , Dwutlenek węgla i para wodna są selektywnie adsorbowane przez adsorbent, a tlen przechodzi przez wieżę adsorpcyjną, a tlen jest wyprowadzany jako produkt gazowy.

Specyfikacje

Struktura

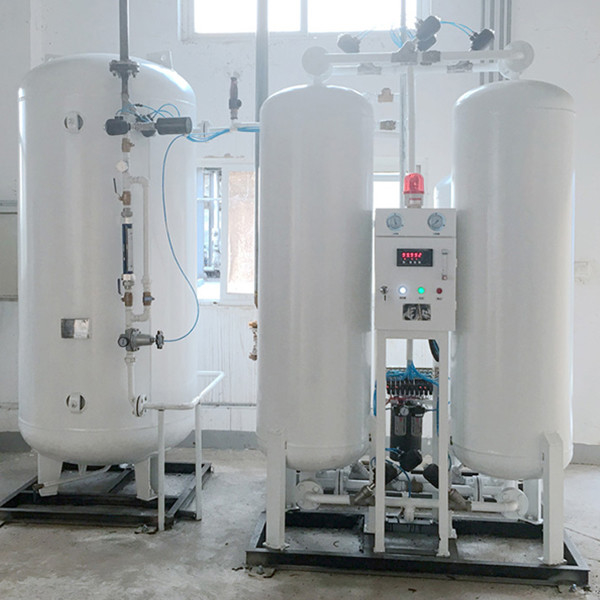

Sprzęt do produkcji tlenu PSA składa się głównie ze sprężarki powietrza, suszarki na zimno, urządzenia odtłuszczającego, systemu adsorpcyjnego, zbiornika buforowego tlenu i układu sterowania.

1. Sprężarka powietrza: Sprężarka powietrza zapewnia surowe powietrze dla całego systemu.Zgodnie z produkcją gazu urządzeń do adsorpcji tlenu z zmiennością ciśnienia, sprężarka powietrza spełniająca warunki projektowe jest wybierana do dostarczania powietrza.

2. Suszarka zimna: Po sprężeniu przez sprężarkę powietrza surowego powietrza, sprężone powietrze o wysokiej temperaturze i wysokim ciśnieniu wchodzi do zimnej suszarki w celu chłodzenia, suszenia i usuwania zanieczyszczeń, i uzyskuje się sprężone powietrze o niskiej temperaturze i wysokim ciśnieniu.

3. Urządzenie odtłuszczające: Urządzenie odtłuszczające usuwa mgłę olejową ze sprężonego powietrza w niskiej temperaturze i pod wysokim ciśnieniem, aby zapobiec wpływowi mgły olejowej w powietrzu na żywotność zeolitu sita molekularnego.

4. System adsorpcyjny: System adsorpcyjny składa się z dwóch wież adsorpcyjnych wyposażonych w zeolitowy adsorpcyjny sito molekularne i zawory rurociągowe.Sprężone powietrze o niskiej temperaturze i wysokim ciśnieniu wchodzi od spodu wieży A. Podczas przepływu przez warstwę adsorbentu w powietrzu ulega adsorpcji azot, dwutlenek węgla, para wodna itp.Tlen jest zbierany na szczycie wieży adsorpcyjnej przez złoże adsorpcyjne jako produkt gazowy.Jednocześnie wieża B jest w stanie regeneracji.Gdy wieża adsorpcyjna do adsorpcji zbliża się do nasycenia adsorpcji, po dostosowaniu systemu sterowania, powietrze o niskiej temperaturze i wysokim ciśnieniu wchodzi do wieży B, aby rozpocząć adsorpcję i produkcję tlenu.Wieże A i B naprzemiennie zmieniają się, aby osiągnąć cel ciągłej produkcji tlenu.

5. Zbiornik buforowy tlenu: przechowuj gaz produktu (tlen) i odgrywaj rolę w regulacji całego zestawu sprzętu.

6. System sterowania: inżynier wprowadza wstępnie napisany program sterowania zaworem do sterownika PLC, reguluje otwieranie i zamykanie każdego zaworu pneumatycznego przez zawór elektromagnetyczny oraz realizuje adsorpcję i regenerację systemu adsorpcji w określonym czasie.
