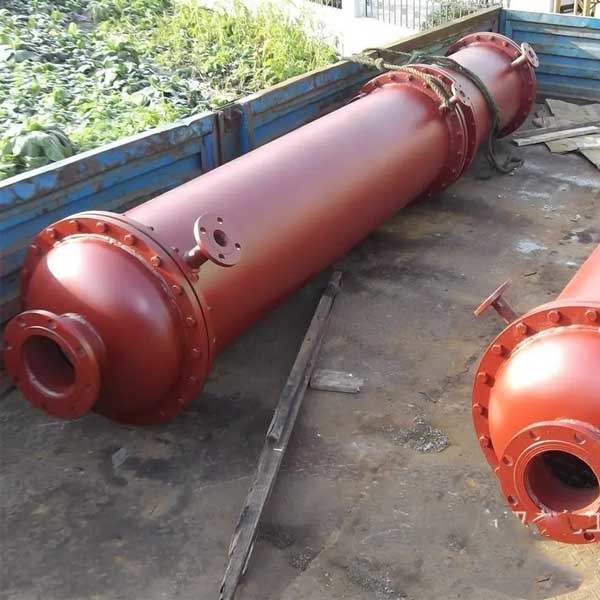

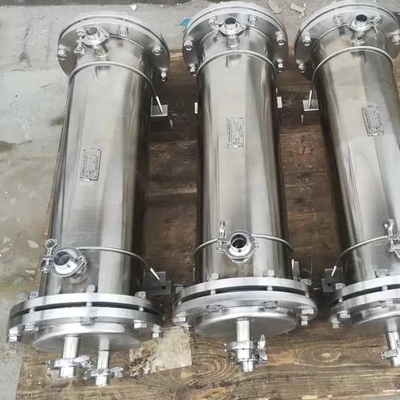

Pneumatyczny wymiennik ciepła płaszczowo-rurowy w kształcie litery U DN80

Niska cena wymiennika ciepła i skraplacza z podwójną rurą

Opis

Dwururowy wymiennik ciepła składa się z koncentrycznych rur wewnętrznych i zewnętrznych.Gorące i zimne płyny przepływają przez szczelinę między dętką a obudową, jednocześnie wymieniając ciepło.Rura wewnętrzna jest połączona szeregowo z rurą U, a oba końce obudowy połączone są z rurą prostą.Wymiennik ciepła obudowy ma zalety prostej konstrukcji, szybkiego obszaru wymiany ciepła, łatwego czyszczenia, wygodnego demontażu, odpowiedniego natężenia przepływu i wysokiej wymiany ciepła.

Specyfikacje

projekt

W przypadku wymiennika ciepła z podwójnym dnem rurowym istnieją dwie koncepcje konstrukcyjne: jedna polega na tym, że wymiennik ciepła z podwójnym dnem rurowym służy do całkowitego zapobiegania mieszaniu się medium między płaszczem a rurą i jest przeznaczony do montażu we wnęce pomiędzy dnem sitowym wewnętrznym i zewnętrznym.Zawór spustowy służy do codziennej obserwacji i odprowadzania, gdy dno wewnętrzne przecieka, dzięki czemu medium po stronie płaszcza jest skutecznie izolowane przez dwuwarstwowe dno wewnętrzne i zewnętrzne.Jest to główny powód przyjęcia konstrukcji typu podwójnego dna sitowego.Inny uważa, że ​​wymiennik ciepła z podwójnym dnem sitowym może być stosowany w przypadku, gdy średnia różnica ciśnień między bokami rury i płaszcza jest duża, a medium jest przeznaczone do dodawania do wnęki między dnem wewnętrznym i zewnętrznym w celu zmniejszenia ciśnienie medium pomiędzy bokami rury i płaszcza.Różnica.Jest to taki sam, jak w przypadku ogólnego wymiennika ciepła z pojedynczym dnem sitowym, którego nie można absolutnie zagwarantować, że zapobiegnie to wyciekowi z otworu zewnętrznego dna sitowego.Wnęka izolacyjna między podwójnymi blachami sitowymi jest główną różnicą w stosunku do konstrukcji wymiennika ciepła z pojedynczym arkuszem rurowym (jak pokazano na rysunku, wnęka izolacyjna nie jest połączona ze stroną rury i stroną płaszcza i nie wytrzymuje ciśnienia medium, ale przenosi obciążenie mechaniczne i ciepło urządzenia).Obciążenie.

Nośność wnęki izolacyjnej zależy głównie od odległości między podwójnymi dnami sitowymi.Gdy nieruchomy podwójny dno sitowe jest poddawany próbie hydrostatycznej po stronie płaszcza, może wystąpić przeciek na połączeniu między wewnętrznym dnem sitowym a rurą wymiennika ciepła.Dlatego przy określaniu odległości między podwójnymi dnem sitowym należy wziąć pod uwagę minimalną przestrzeń wymaganą do obserwacji i wykrywania nieszczelności
