Szczegóły Produktu:
|
| Raport z testu maszyn:: | Niedostępne | Struktura:: | Rurowy wymiennik ciepła, cewka w powłoce |
|---|---|---|---|
| Wymiar (L * W * H):: | wiele możliwości wyboru | Zakres temperatur pracy:: | -50 ~ 150 ℃ |
| Cewka: | Rurka miedziana z podwójnymi ściankami | Uszczelka: | palety, skrzynie, skrzynie ze sklejki |
| Kontrola wychodząca wideo:: | Niedostępne | Gwarancja na podstawowe komponenty:: | Niedostępne |
| High Light: | Skraplacz dwururowy 150 stopni,skraplacz dwururowy 11,6 kW |
||

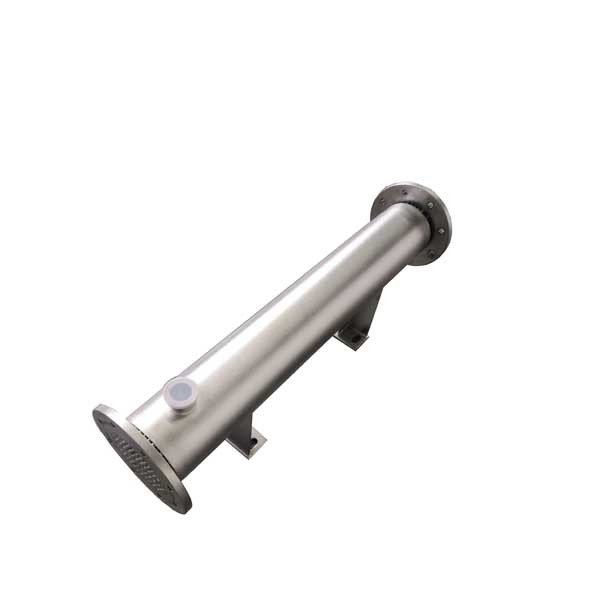

Wysokowydajny, niezawodny i bezpieczny wymiennik ciepła z podwójną rurą
Opis
Wymiennik ciepła z podwójnym arkuszem sitowym nadaje się głównie do miejsc, w których surowo zabronione jest mieszane stosowanie mediów po stronie płaszcza i po stronie rury.Istnieje również przekonanie, że wymiennik ciepła z podwójnymi dnami sitowymi może być stosowany w sytuacjach, w których średnia różnica ciśnień między rurą a stroną płaszcza jest duża, a czynnik jest przeznaczony do dodawania do wnęki między dnem sitowym wewnętrznym i zewnętrznym w celu zmniejszenia średniego ciśnienia między rurą a bokami płaszcza.różnica ciśnień.Obecnie wymiennik ciepła z podwójnym arkuszem sitowym ma oczywiste zalety w zapobieganiu krzyżowemu przepływowi medium po stronie rury i płaszcza.
Parametr
| Model | Pojemność | Przepływ wody | Wymiary zewnętrzne i instalacyjne | Freon na zewnątrz | Freon In | Wejście/wyjście wody | północny zachód |
| KW | m³/h | ABCDEFGHRL | a1 | a2 | a3 | Kg | |
| 5,0 DKG | 11,6 | 2,0 | 660 170 90 500 130 400 60 200 35 35 | 22 | 19 | 50 | 29 |
| 8,0 DKG | 18,6 | 3.2 | 950 170 90 790 190 600 60 200 35 35 | 28 | 19 | 50 | 36 |
| 10DKG | 23,2 | 4.0 | 1180 170 90 1020 350 600 60 200 35 35 | 28 | 19 | 50 | 40 |
| 12 DKG | 27,9 | 4,8 | 900 200 90 740 160 600 60 200 40 40 | 28 | 22 | 50 | 48 |
| 15 DKG | 35,0 | 6,0 | 1110 200 100 940 150 800 60 200 40 40 | 28 | 22 | 63 | 54 |
| 20 DKG | 46,5 | 8,0 | 1420 200 100 1250 370 800 60 200 43 43 | 38 | 22 | 63 | 64 |
| 25 DKG | 58,1 | 10,0 | 1460 225 100 1290 250 1000 60 260 200 43 43 | 38 | 28 | 63 | 78 |
| 30 DKG | 69,7 | 12,0 | 1360 250 100 1190 200 1000 60 260 53 53 | 38 | 28 | 63 | 95 |
| 40DKG | 93,0 | 16,0 | 1720 250 110 1540 300 1200 60 260 5353 | 54 | 28 | 75 | 115 |
| 50 DKG | 116,3 | 20,0 | 2120 250 110 1940 500 1200 60 260 53 53 | 54 | 28 | 75 | 136 |
| 60 DKG | 139,5 | 24,0 | 2030 280 110 1850 500 1200 60 260 65 60 | 76 | 38 | 75 | 168 |
| 70DKG | 162,8 | 28,0 | 2340 280 120 2150 500 1500 60 260 65 60 | 76 | 38 | 90 | 188 |
| 80 DKG | 186,0 | 32,0 | 2100 315 120 1910 350 1500 60 300 70 70 | 76 | 38 | 90 | 222 |
| 90 DKG | 209,3 | 36,0 | 2300 315 120 2110 500 1500 60 300 70 70 | 89 | 38 | 90 | 242 |
| 100 DKG | 232,6 | 40,0 | 2530 315 120 2340 650 1500 60 300 70 70 | 89 | 38 | 90 | 262 |
Porównanie wymiennika ciepła z podwójną rurą i wymiennika ciepła z pojedynczą rurą
Najczęstszym zastosowaniem wymienników ciepła z pojedynczym dnem sitowym jest to, że oprócz uszczelniania i nieszczelności śrub uszczelek i połączeń kołnierzowych, występują również wycieki rur i pęknięcia spawalnicze na dnach sitowych.Większość wycieków z dyszy na płycie sitowej wymiennika ciepła z pojedynczym arkuszem sitowym ma miejsce w łuku odbiorczym spawania, a gaz nie jest uwalniany czysto i podczas spawania łukiem odbiorczym występują pęcherze.Wymiennik ciepła z podwójnym dnem sitowym ma podwójne dna sitowe wewnętrzne i zewnętrzne.Jeżeli otwór wewnętrznego dna sitowego przecieka, zewnętrzna dno sitowe jest również chronione.Na zewnątrz wnęki utworzonej między płytami w wnęce nie ma medium ani medium, a ciśnienie jest małe, a warunki naprężenia są lepsze niż w przypadku jednorurowego płytowego wymiennika ciepła.Ponadto próbę ciśnieniową dwururowego płytowego wymiennika ciepła należy przeprowadzić przez dwie rury wewnętrzne po stronie rury.Wnęka między wewnętrznymi i zewnętrznymi dnami sitowymi po obu stronach płaszcza między płytami) Próba ciśnieniowa wymiennika ciepła z pojedynczym arkuszem rurowym powinna być dociśnięta 2~3 razy (po stronie rury po stronie płaszcza lub po stronie rury po stronie płaszcza, mała głowica pływająca ).
