Szczegóły Produktu:
|
| Podstawowe składniki:: | wymiennik ciepła | Struktura:: | Płytowy wymiennik ciepła |
|---|---|---|---|
| Maksymalne ciśnienie robocze:: | 6.75Mpa | Wymiar (L * W * H):: | 192*73-985*373 |
| Zakres temperatur pracy:: | -196~200℃ | Nazwa produktu:: | wymiennik ciepła |
| Serwis pogwarancyjny:: | Wsparcie online | Stan : schorzenie: | Nowy |
| High Light: | lutowany płytowy wymiennik ciepła,antykorozyjny płytowy wymiennik ciepła,wymiennik ciepła z ramą ze skompresowanego włókna; |
||

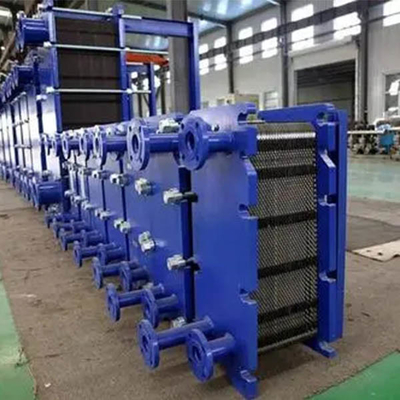

Wysokiej jakości lutowany płytowy wymiennik ciepła Niska cena z CE
Opis
Płytowy wymiennik ciepła ma różne kombinacje ścieżek przepływu, z których wszystkie są realizowane za pomocą różnych płyt nawrotnych i różnych metod montażu.Kombinacja ścieżki przepływu jest podzielona na przepływ pojedynczy, przepływ wieloprzepływowy i przepływ mieszany, należy wybrać zgodnie z wymaganiami procesu.Ogólnie rzecz biorąc, media o różnicy temperatur większej niż 1,8-krotność średniej logarytmicznej różnicy temperatur powinny przyjmować przepływ wielostrumieniowy.Przepływ międzypłytowy wynosi 0,3-0,5 m/S.Jeśli przepływ jest zbyt mały, należy zastosować przepływy podwójne lub wielokrotne.
Parametr
| Uszczelka materiał |
Zakres temperatur (℃) |
Odporność na korozję |
NBR |
-20~110 |
Posiada dobrą odporność korozyjną na węglowodory łańcuchowe (propan, butan itp.), oleje mineralne, zwierzęce i roślinne, alifatyczne węglowodory, glikol etylenowy, rozcieńczony roztwór kwasów i zasad. |
HNBR |
-20~165 |
Posiada dobrą odporność korozyjną na węglowodory łańcuchowe (propan, butan itp.), oleje mineralne, zwierzęce i roślinne, alifatyczne węglowodory, glikol etylenowy, rozcieńczony roztwór kwasów i zasad. |
EPDM |
-50~150 |
Odporny na korozję rozcieńczonych kwasów, zasad i soli.Nadaje się do gorącej wody, pary nasyconej, glikolu, kwasu organicznego, sodu wodorotlenek, etanol, heksadekan, ester itp. |
H-EPDM |
-20~165 |
Odporny na korozję rozcieńczonych kwasów, zasad i soli.Nadaje się do gorącej wody, pary nasyconej, glikolu, kwasu organicznego, sodu wodorotlenek, etanol, heksadekan, ester itp. |
S-EPDM |
-20~130 |
Odporny na korozję rozcieńczonych kwasów, zasad i soli.Nadaje się do gorącej wody, pary nasyconej, glikolu, kwasu organicznego, sodu wodorotlenek, etanol, heksadekan, ester itp. |
Viton |
-40~180 |
Doskonała odporność na korozję.Nadaje się do wysokich stężeń nieorganicznych kwasów zasadowych i polarnych środków chemicznych, oleju mineralnego, olej silikonowy i żywica silikonowa, olej zwierzęcy i roślinny, węglowodory łańcuchowe (propan, butan, olej mineralny itp.), węglowodory chlor, paliwo, substancja nieodporna na gaz itp. |
| Kauczuk chloroprenowy (CR) | -50~100 | Jest odporny na działanie rozcieńczonych nieutleniających kwasów i zasad. |
| Krzem | -65~230 | Odporny na korozję na rozcieńczone kwasy, zasady i solankę. |
Włókno skompresowane (AFM34 SIL-4400) |
260 |
Olej, woda i para (do 160℃), gaz, roztwór soli, paliwo, etanol, kwasy organiczne/nieorganiczne, czynniki chłodnicze, węglowodory. |
PTFE |
-200~260 |
Posiada doskonałą odporność na korozję.Z wyjątkiem stopionego metalu litu, sodu, potasu, trifluorku chloru, trichlorku tlenu w wysoka temperatura i płynny fluor o wysokim natężeniu przepływu, może być odporny na wszystkie media chemiczne (w tym stężony kwas azotowy i woda królewska). |

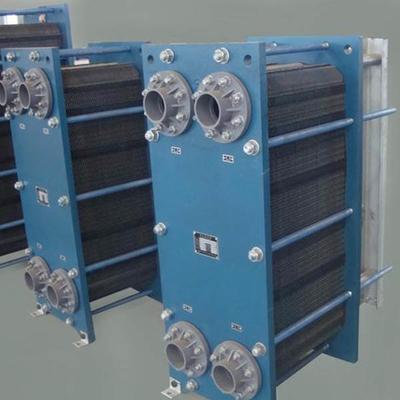

Cechy konstrukcyjne płytowego wymiennika ciepła:
1. Grupa płyt obejmuje pewną liczbę płyt wymiany ciepła, które są określane zgodnie z potrzebami obszaru wymiany ciepła.
2. Uszczelka na płycie zapewnia uszczelnienie kanałów przepływowych względem siebie.Uszczelki określają również kierunek przepływu płynu w wymienniku ciepła.
3. Rama mocowana jest do płyty za pomocą śrub mocujących.
4. Interfejs mediów wlotowych i wylotowych znajduje się zwykle na nieruchomej płycie kompresyjnej wymiennika ciepła.W przypadku systemu wielokanałowego port przyłączeniowy musi znajdować się na nieruchomej płycie dociskowej.
5. Sąsiednie płyty tworzą rynny odpowiednio dla gorących i zimnych mediów.Jeśli oba media mają taką samą liczbę kanałów przepływowych, można osiągnąć 100% przepływ przeciwprądowy.
