Szczegóły Produktu:
|
| Struktura:: | Płytowy wymiennik ciepła | Maksymalne ciśnienie robocze:: | 3MPA |
|---|---|---|---|
| Zakres temperatur pracy:: | -10 ℃ - +150 ℃ | Chłodzenie:: | Jednoetapowy lub dwuetapowy |
| Funkcjonować:: | Ocieplanie i ochładzanie | Grubość płyty:: | 0,4 mm, 0,5 mm |
| Kluczowe punkty sprzedaży:: | Łatwy w obsłudze | Stan : schorzenie:: | Nowy |
| High Light: | 0.4mm flat plate heat exchanger,4 mm płaski płytowy wymiennik ciepła,plate heat exchanger milk pasteurization |
||

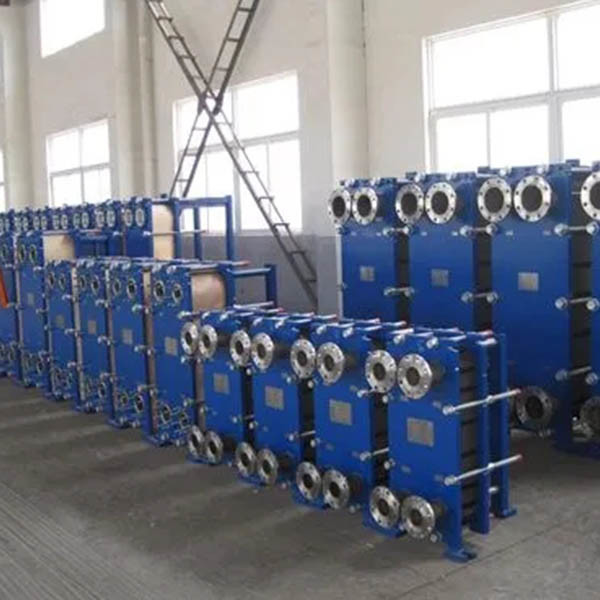

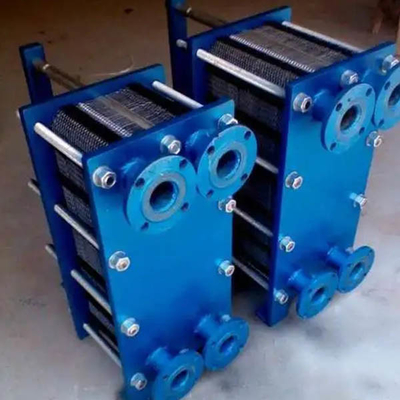

Wysokiej jakości sanitarny płytowy wymiennik ciepła ze stali nierdzewnej do pasteryzacji mleka
Opis
Płytowy wymiennik ciepła to nowy typ wysokowydajnego wymiennika ciepła, który składa się z szeregu blach falistych.Pomiędzy różnymi płytami powstają cienkie prostokątne kanały, przez które następuje wymiana ciepła.Płytowy wymiennik ciepła jest idealnym urządzeniem do wymiany ciepła ciecz-ciecz i ciecz-para.
Specyfikacje
| Przedmiot nr. | Rozmiar (dł. x szer. x gł.) (MM) | Materiał: Stal nierdzewna) | Maksymalna temperatura pracy (°C) | Maksymalne ciśnienie (MPa) | Powierzchnia wymiany ciepła (M² / PC) | Waga (kg/szt.) |
| 152501-304 | 1500x2500 (1,0x2) | 304 | 600 | 2 | 7,5 | 60 |
| 151501-304 | 1500x1500 (1,0x2) | 304 | 600 | 2 | 4,5 | 36 |
| 122401-304 | 1200x2400 (1,0x2) | 304 | 600 | 2 | 5,8 | 46 |
| 062001-304 | 600x2000 (1,0x2) | 304 | 600 | 2 | 2,4 | 19 |
| 152501-316 | 1500x2500 (1,0x2) | 316 | 600 | 2 | 7,5 | 60 |
| 151501-316 | 1500x1500 (1,0x2) | 316 | 600 | 2 | 4,5 | 36 |
| 122401-316 | 1200x2400 (1,0x2) | 316 | 600 | 2 | 5,8 | 46 |
| 062001-316 | 600x2000 (1,0x2) | 316 | 600 | 2 | 2,4 | 19 |
| 122401-2205 | 1200x2400 (1,0x2) | 2205 | 600 | 2 | 5,8 | 46 |
| 062001-2205 | 600x2000 (1,0x2) | 2205 | 600 | 2 | 2,4 | 19 |
Funkcja
Współczynnik przenikania ciepła płytowego wymiennika ciepła jest wysoki, ponieważ różne faliste płyty są odwrócone względem siebie, tworząc złożony kanał przepływowy, dzięki czemu płyn przepływa w wirującym, trójwymiarowym przepływie w kanale przepływowym między płytami falistymi, oraz może być stosowany przy niższej liczbie Reynoldsa (zwykle Re=50~200) Na dole generowany jest przepływ turbulentny, więc współczynnik przenikania ciepła jest wysoki, który jest ogólnie uważany za 3 do 5 razy większy niż w przypadku płaszcza i rury rodzaj.
Płytowy wymiennik ciepła ma dużą logarytmiczną średnią różnicę temperatur i małą końcową różnicę temperatur.W płaszczowo-rurowym wymienniku ciepła oba płyny przepływają odpowiednio po stronie rury i po stronie płaszcza.Generalnie przepływ jest przepływem krzyżowym, a współczynnik korekcji średniej logarytmicznej różnicy temperatur jest mały.Większość płytowych wymienników ciepła jest współprądowych lub przeciwprądowych, a współczynnik korekcji wynosi zwykle około 0,95.Ponadto przepływ zimnych i gorących płynów w płytowym wymienniku ciepła jest równoległy do powierzchni wymiany ciepła i nie ma przepływu bocznego.
