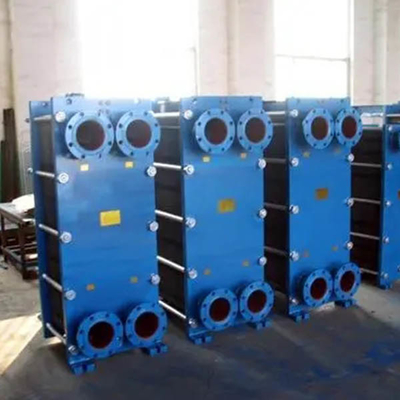

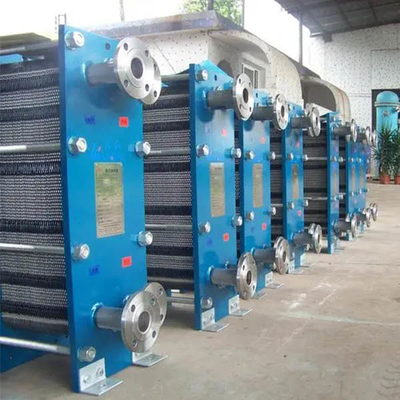

Wymiennik ciepła typu płytowego 3,0 Mpa 380 V Skraplacz 200 mm

Cena fabryczna Dobra jakość Wysokowydajny płytowy wymiennik ciepła

Opis

Płytowy wymiennik ciepła składa się z falistych płyt i ram do przenoszenia ciepła.Płyty są zaciśnięte między nieruchomą płytą dociskową a ruchomą płytą dociskową za pomocą śrub, a w wymienniku ciepła powstaje wiele kanałów przepływowych, a płyty są uszczelnione gumą.Pomiędzy urządzeniem a otoczeniem na płycie dociskowej znajduje się rura łącząca.

Parametr

Budowa i funkcja płytowego wymiennika ciepła:

1. Grubość płyty dociskowej jest ogólnie określana zgodnie ze zdolnością zaciskania ruchomej płyty stalowej i płyty uszczelniającej.

2. Górny drążek prowadzący: jest zamocowany na nieruchomej płycie dociskowej i filarze, aby podeprzeć i ustawić płytę.

3. Dolny drążek prowadzący: odgrywa rolę w pozycjonowaniu płyty i tworzy pozycjonowanie płyty z górnym drążkiem prowadzącym.

4. Śruby dociskowe: równomiernie rozmieszczone wokół płyty dociskowej, aby zacisnąć płyty między nieruchomą i ruchomą płytą dociskową.

5. Płyta: element wymiany ciepła jest zwykle wykonany ze stali nierdzewnej zgodnie z wymaganiami.Po ściśnięciu płyt, pomiędzy nimi zostaje zachowana pewna szczelina, aby utworzyć kanał płynowy.Czynnik wymiany ciepła wypływa i wpływa z rury łączącej na płycie zaciskowej i odpowiednio wchodzi do (nieparzystego i parzystego) kanału płynu pomiędzy płytami w celu wymiany ciepła.

6. Uszczelka uszczelniająca zapewnia kanał przepływowy pomiędzy płytami oraz uszczelnienie płyt na zewnątrz.Materiał jest określany w zależności od czynnika wymiany ciepła.Wokół otworu narożnego znajdują się dwie uszczelki i otwór sygnałowy połączony z atmosferą, aby zapewnić, że dwa media robocze nie będą ze sobą połączone szeregowo.
