Szczegóły Produktu:
|
| Raport testu maszynowego:: | Pod warunkiem, że | Komponenty podstawowe:: | Płyta i uszczelka |
|---|---|---|---|
| Struktura:: | Wymiennik ciepła płyty | Wymiar (l*w*h):: | Zależy od określonego modelu |
| Zakres temperatur roboczych:: | Dostosowane | THETA THETA:: | Niski Theta i High theta |
| Funkcje produktu:: | Energia oszczędzająca długą żywotność | Funkcja: | Wysokie transfer ciepła |
| Podkreślić: | Kocioł z wymiennikiem płytowym 3,0mpa,kocioł z wymiennikiem płytowym 200 stopni |
||

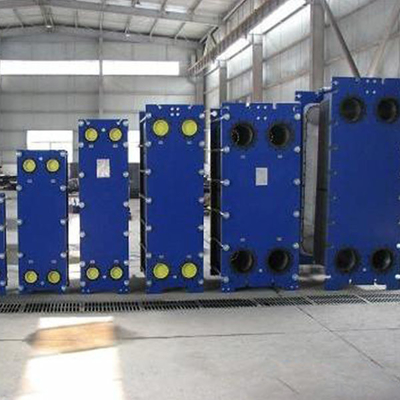

Cena przemysłowego płytowego wymiennika ciepła ze stali nierdzewnej
Opis
Odchylenie głębokości karbowania płyty i dna płytowego wymiennika ciepła jest mniejsze lub równe ±0,2 mm; maksymalne odchylenie odległości między linią środkową pozycjonowania zawieszenia płyty a linią środkową otworu narożnego nie przekracza ±0,3 mm; płaskość powierzchni podstawy płyty w dowolnym kierunku jest mniejsza lub równa 3/1000 mm; Żywotność uszczelki wynosi nie mniej niż 15 lat, odporność na ciśnienie spełnia wymagania projektowe, a wskaźnik wycieku wynosi zero, gdy medium to gorąca woda w temperaturze 200 °C; 20℃, ciśnienie wynosi 1,25 razy większe od ciśnienia roboczego.
Parametr
| Spełnia moc sprężarki (KM) | Rozmiar (mm) | Temperatura pracy | Ciśnienie robocze | Powierzchnia wymiany ciepła |
| 1KM | 311*111*47 | ﹤200℃ | ﹤3.0MPa | 0,39m2 |
| 2KM | 311*111*67 | ﹤200℃ | ﹤3.0MPa | 0,62m2 |
| 3KM | 311*111*91 | ﹤200℃ | ﹤3.0MPa | 0,90m2 |
| 4KM | 311*111*110 | ﹤200℃ | ﹤3.0MPa | 1,12m2 |
| 5KM | 527*111*71 | ﹤200℃ | ﹤3.0MPa | 1,30m2 |
| 6KM | 527*111*81 | ﹤200℃ | ﹤3.0MPa | 1,51m2 |
| 7KM | 527*111*91 | ﹤200℃ | ﹤3.0MPa | 1,72m2 |
| 8KM | 527*111*100 | ﹤200℃ | ﹤3.0MPa | 1,92m2 |
| 10KM | 527*111*119 | ﹤200℃ | ﹤3.0MPa | 2,34m2 |
| 12KM | 527*111*143 | ﹤200℃ | ﹤3.0MPa | 2,86m2 |
| 15KM | 527*111*172 | ﹤200℃ | ﹤3.0MPa | 3,48m2 |
| 20KM | 617*192*141 | ﹤200℃ | ﹤3.0MPa | 5,04m2 |
| 25KM | 617*192*169 | ﹤200℃ | ﹤3.0MPa | 6,18m2 |
| 30KM | 617*192*203 | ﹤200℃ | ﹤3.0MPa | 7,51m2 |
Zasada działania

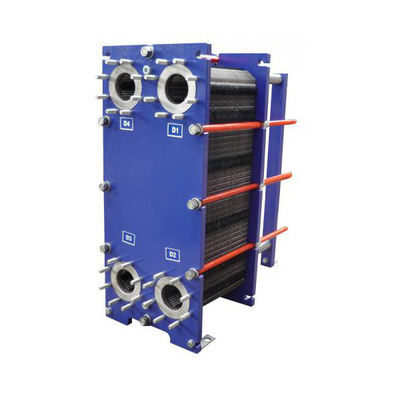

Płytowy wymiennik ciepła składa się z wielu wytłoczonych, falistych płyt umieszczonych w określonych odstępach, uszczelnionych wokół uszczelkami i nałożonych na ramę i śrubę dociskową. Cztery otwory narożne płyt i uszczelek tworzą rurę dystrybucji płynu i jednocześnie zimne i gorące płyny są rozsądnie oddzielone, tak aby przepływały w kanałach przepływowych po obu stronach każdej płyty, a wymiana ciepła odbywa się przez płyty.
![]()
![]()
