Szczegóły Produktu:
|
| Raport z testu maszyn:: | Pod warunkiem, że | Podstawowe składniki:: | Płyta ze stali nierdzewnej |
|---|---|---|---|
| Struktura:: | Rurowy wymiennik ciepła | Gwarancja:: | 1 ROK |
| Kluczowe punkty sprzedaży:: | Wysoka celność | Materiał:: | Stal nierdzewna 304/316L |
| Rozmiar: | Konfigurowalny | Podanie: | Przenikanie ciepła |
| High Light: | 30 bar płytowy wymiennik ciepła,lutowany miedzią płytowy wymiennik ciepła,nikiel lutowany kocioł płytowy wymiennika ciepła |
||

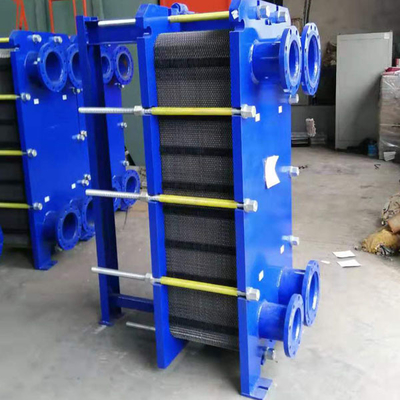

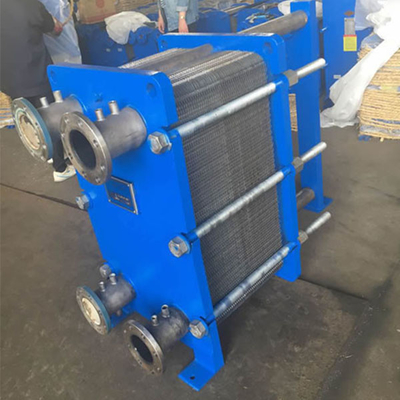

Płytowy wymiennik ciepła ze stali nierdzewnej można dostosować
Opis
Pofałdowania płyt płytowego wymiennika ciepła sprzyjają turbulencjom płynu i wspierają płyty przed różnicami ciśnień.Płyta ramy i płyta dociskowa są zawieszone na górnym drążku nośnym, umieszczone na dolnym drążku prowadzącym i oba są zamocowane na kolumnie nośnej.Połączenie znajduje się w płycie ramowej lub, jeśli jeden lub oba płyny przepływają wielokrotnie w urządzeniu, w ramie i płycie dociskowej.
Parametr
| Lutowanie miedzią | Lutowanie niklem | ||
| Materiał płyty | A1SI304/316L | Materiał płyty | A1SI304/316L |
| Materiał interfejsu | AISI304 | Materiał interfejsu | AISI304 |
| Materiał lutowniczy | Miedź | Materiał lutowniczy | Nikiel |
| Maksymalna temperatura projektowa | 200°C | Maksymalna temperatura projektowa | 200°C |
| Minimalna temperatura projektowa | -160°C | Minimalna temperatura projektowa | -160°C |
| Maksymalne ciśnienie projektowe | 30/45 barów | Maksymalne ciśnienie projektowe | 10/15 barów |
Cechy
⒈ Parametry kontrolne dla płytowego wymiennika ciepła to materiał wymiennika ciepła, ciśnienie robocze, temperatura projektowa itp.
⒉ Wybierając wymiennik ciepła, postaraj się, aby strona o mniejszym współczynniku przenikania ciepła uzyskała duże natężenie przepływu i postaraj się, aby współczynniki przenikania ciepła po obu stronach dwóch powierzchni wymiany ciepła płynu były równe lub zbliżone, aby poprawić wymianę ciepła współczynnik.Temperatura cieczy ogrzewanej przez wymiennik ciepła powinna być o 10°C niższa od temperatury nasycenia przy ciśnieniu wylotowym wymiennika ciepła oraz powinna być niższa od temperatury pracy pompy wody stosowanej do wody wtórnej.
⒊ Płyn zawierający osad i brud powinien dostać się do wymiennika ciepła po przefiltrowaniu.
⒋ Przy wyborze płytowego wymiennika ciepła prędkość przepływu na granicy cieczy po stronie, gdzie różnica temperatur jest niewielka, nie powinna być zbyt duża i powinna być w stanie sprostać wymaganiom spadku ciśnienia.
⒌ W przypadku dużego natężenia przepływu i małego dopuszczalnego spadku ciśnienia należy wybrać typ płyty o niskim oporze.Wręcz przeciwnie, należy wybrać typ płyty o dużej rezystancji.
⒍ Odłączany lub elektryczny typ zgrzewania jest wybierany w zależności od ciśnienia i temperatury płynu.
7. Nie zaleca się wyboru płyty o zbyt małej powierzchni forniru, aby uniknąć zbyt wielu płyt, prędkości przepływu między płytami są zbyt małe, a współczynnik przenikania ciepła jest zmniejszony.
⒏ Czynnikiem wymiany ciepła płytowego wymiennika ciepła nie powinna być para.
