Szczegóły Produktu:
|
| Raport z testu maszyn:: | Pod warunkiem, że | Podstawowe komponenty: | Plc |
|---|---|---|---|
| Struktura: | Płytowy wymiennik ciepła | Raport z testu maszyn: | Pod warunkiem, że |
| Wymiar (L * W * H): | 260*120*263mm | cechy produktu: | Oszczędność energii długa żywotność |
| High Light: | Wymiennik ciepła typu płytowego PLC,wymiennik ciepła typu płytowego DN100,parownik płytowy 20t / h |
||

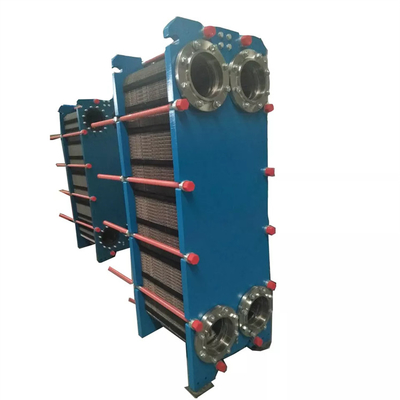

Płyta o wysokiej wydajności wymiany ciepła Wymiennik ciepła typu płytowego parownika
Opis
Płytowy wymiennik ciepła składa się z wielu falistych płyt wymiennika ciepła, w pewnym odstępie, poprzez kompresję gumowej uszczelki złożonej z odłączanego sprzętu do wymiany ciepła.Zespół płyt, dwa zestawy przeplatanych płyt z płytą między gumowym paskiem uszczelniającym z klejem, jego rolą jest zapobieganie wyciekom płynu i wąski kanał przepływu siatki utworzony między dwiema płytami, dzięki czemu ciśnienie płyty wymiany ciepła w różnych kształtach falistych, w celu w celu zwiększenia powierzchni i sztywności płyty wymiany ciepła i może spowodować turbulentny przepływ płynu z małą prędkością, w celu uzyskania efektu wzmocnienia wymiany ciepła.Cztery narożne otwory na płycie tworzą rurkę rozprowadzającą płyn i rozgałęźnik odprowadzający, a dwa media wymiany ciepła wpływają odpowiednio do odpowiednich kanałów przepływowych, tworząc przeciwprąd lub przepływ przez każdą płytę w celu wymiany ciepła.
Parametr
| Płytowy wymiennik ciepła | |||||||
| Rodzaj |
Słód wyciąg wydajność (t/h) |
Chłodzenie konsumpcja (kacl/h) |
Wlot i wylot ekstraktu słodowego średnica (t/h) |
Wlot wody lodowej i wylot średnica (t/h) |
Ciepło wymiennik powierzchnia (m2) |
Outine wymiar (mm) |
waga (kg) |
| BR4-J-70B | 20 | 1740000 | DN100 | DN100 | 70 | 150×56×160 | 900 |
| BR6-J-105B | 30 | 2610000 | DN120 | DN120 | 105 | 140×69×180 | 1450 |
| BR6-J-140B | 40 | 3480000 | DN120 | DN120 | 140 | 150×59×180 | 1700 |
| BR6-J-175B | 50 | 4350000 | DN120 | DN120 | 175 | 160×69×180 | 1950 |
| BR8-J-210B | 60 | 5220000 | DN200 | DN200 | 210 | 240×96×191 | 2750 |
| BR8-J-245B | 70 | 6090000 | DN200 | DN200 | 245 | 260×96×191 | 3300 |
| BR10-J-280B | 80 | 6960000 | DN225 | DN225 | 280 | 240×107×200 | 3550 |
| BR10-J-350B | 100 | 870000 | DN225 | DN225 | 350 | 260×107×200 | 3880 |
| BR13-J-420B | 120 | 10440000 | DN250 | DN250 | 420 | 260×115×210 | 4420 |
Charakterystyka płytowego wymiennika ciepła:
(1) Mała objętość, mała powierzchnia;
(2) Wysoka wydajność wymiany ciepła;
(3) Elastyczny montaż;
(4) Niskie zużycie metalu;
(5) Małe straty ciepła;
(6) Wygodny demontaż, czyszczenie i konserwacja;
(7) Wadą płytowego wymiennika ciepła jest to, że obrzeże uszczelniające jest długie, łatwe do przeciekania, temperatura użytkowania może być mniejsza niż 150oC, różnica ciśnień jest niewielka, wydajność przetwarzania jest niewielka, po usunięciu zgorzeliny płyty i oczyszczone.
FAQ
P: A co z czasem dostawy?
Odp .: 5-10 dni roboczych na pojedynczą maszynę, 30-40 dni roboczych na zamówienia zbiorcze, dostępna jest również usługa „od drzwi do drzwi”.
P: A co z gwarancją?
Odp .: Zapewniamy roczną bezpłatną gwarancję i dożywotnią konserwację
P: Jak przebiega instalacja?
O: Zapewniamy odpowiednie materiały do instalacji, uruchomienia i szkolenia.
